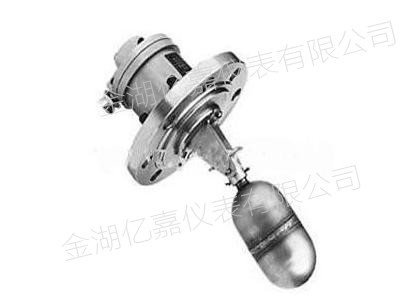

YJ-UQK系列浮球液位控制器適用于對各種容器內液體的液體控制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。產品系列分防爆或非防爆兩大類，防爆型能用于易燃和易爆介質為1.2級及A、B、C組承壓容器的液位控制。控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。

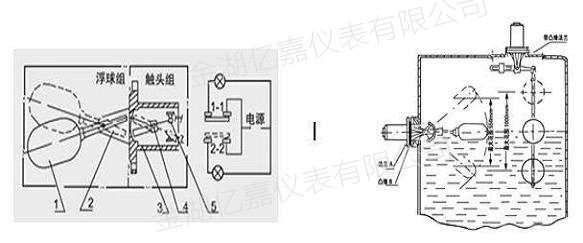

YJ-UQK系列浮球液位控制器測量原理：
YJ-UQK系列浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開。
YJ-UQK系列浮球液位控制器技術參數：
|
測量范圍L |
≤6000mm |
|
動作誤差 |
±3mm |
|
釋放誤差 |
±8mm |
|
介質溫度 |
≤100℃ |
|
介質比重 |
≥0.8（<0.8時用戶另外提出） |
|
容量法蘭 |
DN80、DN100 HG20593-97（FM） |
|
壓力等級 |
0.6—2.5MPa |
|
開關點數 |
1-8點 |
|
觸點容量 |
24V.DC、0.5A |
|
防爆標志 |
ib II CT5 |
|
關聯設備 |
JHA-E安全柵 |
|

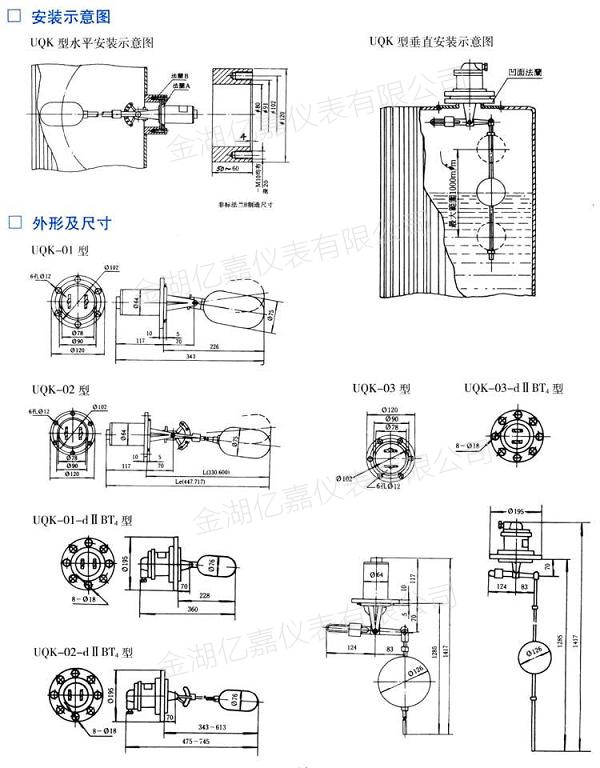

外形 |
型號名稱 |
防爆 等級 |
介質壓力 (MPa) |
介質溫度 (℃) |
切換差 (mm) |
整定 方式 |
安裝形式 |
電源及觸點容量和壽命 |
|
|
UQK-01型浮球液位控制器 |
|
1.0 |
150 |
≤14 |
不可調 |
水平 |
交流：220V、1.5A、110V、2.5A
直流：24V、2.5A、240V、0.5A
壽命：5×102 |
|
UQK-01-dIIBT4型浮球液位控制器制器 |
dIIBT4 |
4.0 |
||||||
|
|
UQK-02型浮球液位控制器 |
|
1.0 |
150 |
25~550 |
有級 可調 |
水平 |
|
|
UQK-02-dIIBT4型浮球液位控制器 |
dIIBT4 |
4.0 |
||||||
|
|
UQK-03型浮球液位控制器 |
|
1.0 |
150 |
8~1000 |
無級 可調 |
垂直 |
|
|
UQK-03-dIIBT4型浮球液位控制器 |
dIIBT4 |
4.0 |
連接法蘭標準
●UQK-01、02、03型為非標準法蘭
●UQK-01、02、03型-dIIBT4型為HG5012-58、DN80、PN4.0
YJ-UQK系列浮球液位控制器訂貨須知：
訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
YJ-UQK系列浮球液位控制器質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
