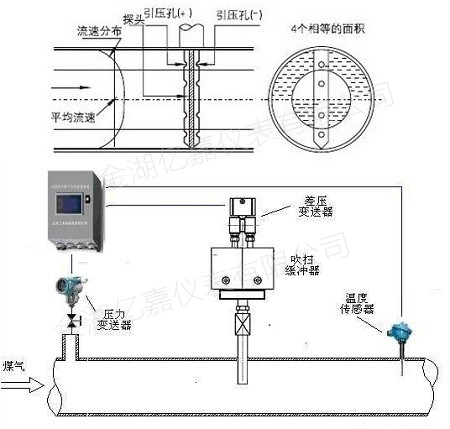

YJDTB系列德爾塔巴流量計是運用差壓式的工作原理和插入式的安裝方法設計而成的一種流量傳感器。它的工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約Φ20，取壓孔低壓孔徑Φ8）。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量。
德爾塔巴流量計通常用于低壓空氣、水、煤氣、蒸汽等介質。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
YJDTB系列德爾塔巴流量計主要特點：
1、應用廣泛：可測量氣體，液體和蒸汽，不受介電常數限制。
2、管道動力損失小、運行成本低
3、安裝維護簡單，流量計安裝為開孔安裝無需斷開管道，費用低。根據安裝需要還可以實現在線開孔安裝和進行在線拆卸與維護。
4、防堵性能好
5、高精度
6、獨特的探頭截面設計，使德爾塔巴流量計具有壓損小、差壓大的效果；探頭有明顯的高低壓分界點和加速段，使流體產生平均3倍的加速效果，因此可以產生大而穩定的差壓。
YJDTB系列德爾塔巴流量計技術參數：
1、準 確 度： 0.5 ～1％（R）
2、重 復 性：0.1％
3、量 程 比：30：1，雙向測量
4、通徑范圍：3mm～15m
5、溫度范圍：-200～+1240℃
6、壓力范圍：0～69MPa
YJDTB系列德爾塔巴流量計產品選型：
|
項 目 |
代 碼 |
說 明 |
||||||
|
YJDTB |
|
勻速管流量計 |
||||||
|
傳感器類型 |
W |
|
威力巴流量傳感器 |
|||||
|
A |
|
阿牛巴流量傳感器 |
||||||
|
D |
|
德爾塔巴流量傳感器 |
||||||
|
介質類型 |
Y |
|
液體 |
|||||
|
Q |
|
氣體 |
||||||
|
Z |
|
蒸汽 |
||||||
|
流體溫度 |
|
2 |
|
＜200℃ |
||||
|
5 |
|
＜500℃ |
||||||
|
流體壓力 |
|
1 |
|
≤1.6MPA |
||||
|
2 |
|
≤4.0MPA |
||||||
|
3 |
|
≤6.3MPA |
||||||
|
4 |
|
≤10.0MPA |
||||||
|
5 |
|
≤25.0MPA |
||||||
|
精度 |
|
1 |
|
1.0級 |
||||
|
2 |
|
1.5級 |
||||||
|
3 |
|
2.5級 |
||||||
|
連接方式 |
|
1 |
|
螺紋連接 |
||||
|
2 |
|
法蘭連接 |
||||||
|
口徑 |
|
DN |
用數字表示（公稱通徑） |
|||||
|
附件（選配） |
|
F |
帶可拆卸安裝球閥 |
|||||
|
|
J |
帶截止閥 |
||||||
|
|
L |
帶冷凝管 |
||||||
|
|
S |
帶三閥組 |
||||||
|
|
CB |
差壓變送器 |
||||||
|
|
XJ |
流量積算儀 |
||||||
|
|
BC |
溫壓補償帶溫度與壓力傳感器 |
||||||
|
|
|
|
|
|||||
YJDTB系列德爾塔巴流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
